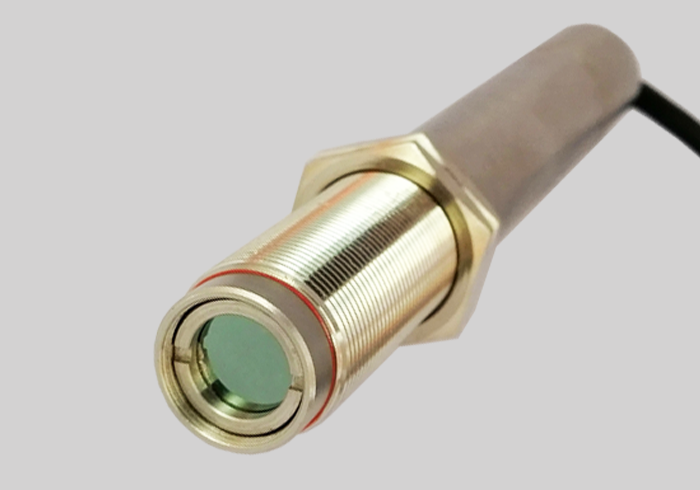

IS-FS500A防水型在线式红外测温仪（0~500℃，IP68）
1、产品特点
防护等级：IP68
宽量程范围：0-500℃（标准范围）；-20-1300℃（分段可选）
外壳：标准304不锈钢外壳
响应时间：300毫秒（95%响应）
电压：12-24V DC超宽电压
输出端有电源线接错保护功能，以防损坏探头
四线制、三线制、二线制，无需工具可自由切换
IS-FS500A系列防水型在线式红外测温仪
性比价高，用途广，小巧、易安装，能够适应多种工作环境，测温效果出众，是OEM（系统集成商）和终端用户的
理想选择。
2、IS-FS500A系列防水型在线式红外测温仪
专门为有防水需求的现场设计，如潮湿环境，户外等。
采用标准304不锈钢的保护外壳，耐脏耐用；无冷却时间，可耐温60℃。
有特殊的四线制、三线制、二线制一体化设计，用户无需任何工具的帮助下，加强了抗干扰，以便在日益复杂的电磁
环境下工作。
3、测量参数：
环境等级：IP68
环境温度：0-60℃
存储温度：-20-80℃
相对湿度：10-95%，无结露

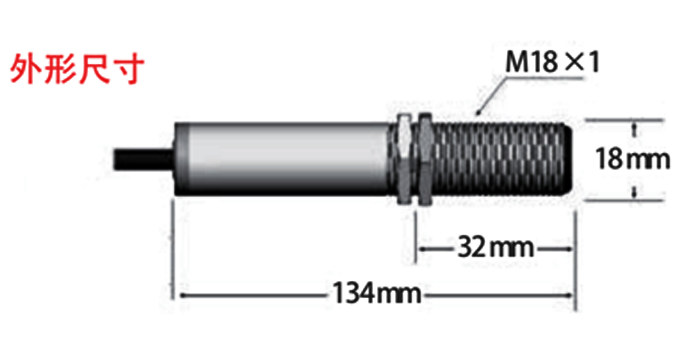

外形尺寸：M18*1，总长：134mm
重量：268g
温度范围：0-500℃
光学分辨率：D:S=25:1（90%能量时）
响应波长：8~14μm
测量精度：±1%或±1℃（取大值）（环温：23℃±5℃）
重复精度：测量值的±0.5℃
发射率：固定0.95或1.0（默认1.0）
分辨率：0.1℃
响应时间: 300mS
4、电子参数：
工作电源：12-24VDC，20mA
输出方式：4~20mA
电缆长度：2米长标准电缆或定制更长电缆
输出电阻：50欧姆（@24V DC）
线制：四、三、二线制可自由切换

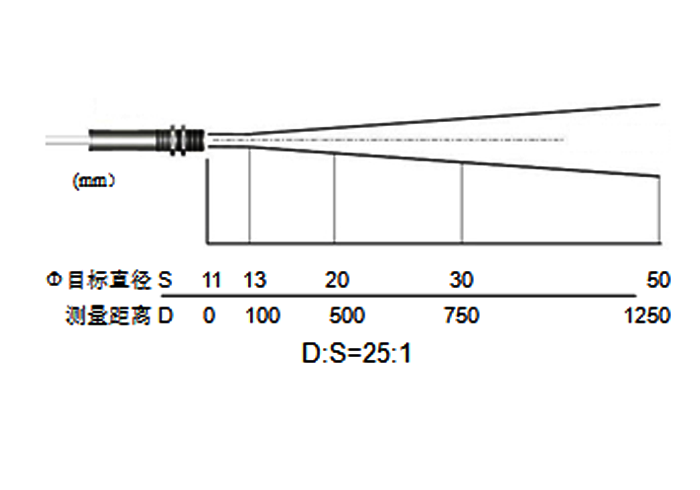

5、光路图：
6、工作原理及注意事项
a、红外测温原理
任何物体都向外辐射红外能量，辐射强度随着温度的变化而变化。红外测温仪一般使用波长在0.8μm-18μm范围内的
红外辐射能量。
红外测温仪是一种光电子传感器，它接收红外辐射并将其转化成电信号，经电子线路放大器、线性化、信号处理，显
示或输出温度。
b、被测量点的最大距离和尺寸
被测目标的尺寸和红外测温仪的光学特性决定了被测目标和测量头之间的最大距离。为了避免测量误差，被测目标应
尽量充满探测头的视场。因此，应保持被测点始终小于被测物体或至少与被测目标相同尺寸。
c、环境温度
A系列红外测温仪可以在环境温度0-60℃范围内工作。否则，请选用冷却保护套。
d、镜头清洁
仪器的镜头必须保持清洁，避免因粘有灰尘、烟尘等污染物而导致测量误差甚至损坏镜头，若镜头粘有灰尘，可用擦
镜纸蘸无水酒精擦拭。
e、电磁干扰
为了防止电磁方面的干扰，请保证以下措施：
请在安装时尽量使红外测温仪远离电磁场源（比如电动机、马达、大功率电缆等），如有必要可加金属套管。
7、安装
a、机械安装
A系列金属壳体带M18*1螺纹，可用于直接安装，也可通过使用安装支架进行安装，可调安装支架能够使测量头的调
节更加方便。
在调整被测目标与测量头时必须确保光路无遮挡。
b、电气安装接线
接线图
（1）4-20mA二线制接线方法：只需红、蓝两线即可（其它线剪掉不用）
（2）4-20mA三线制接线方法：只需把黑和橙色扭在一起
（3）4-20mA四线制接线方法：红：24V+ 黑与橙：公共负- 蓝：4-20mA+
a、选件
（1）吹扫器
（2）安装支架
（3）微型挡尘装置
（4）冷却保护套
全包型冷却保护套可以通压缩气，也可以通水，且前部分含有吹扫器，能够有效的防护热辐射。
（5）红外转向装置
