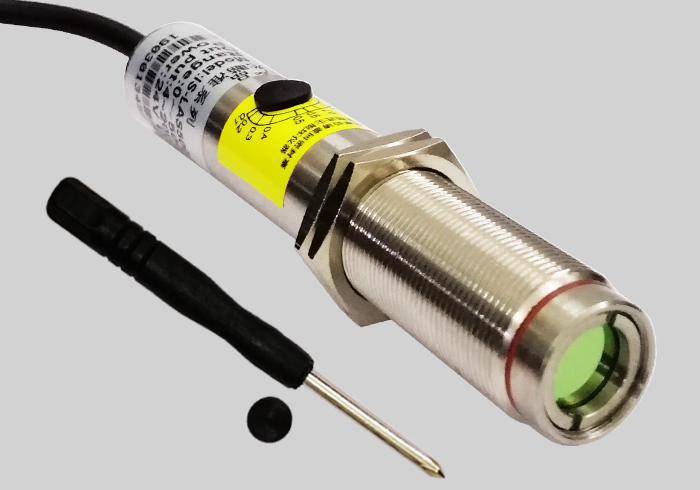

IS-LAS500AL+在线式聚焦型双激光瞄准红外测温仪（0~500℃）
1、产品介绍
中山艾亚感谢您选择IS-LAS500AL+系列在线式聚焦型双激光瞄准红外测温仪。
红外测温仪可以不接触目标而通过测量目标发射的红外辐射强度计算出物体的表面温度。非接触测温是红外测温仪
最大的优点，使用户可以方便地测量难以接近或移动的目标。
中山艾亚IS-LAS500AL系列红外测温仪为一体化集成式红外测温仪，传感器、光学系统与电子线路共同集成在不锈
钢壳体内；IS-LAS500AL系列易于安装，金属壳体上的标准螺纹可与安装部位快速连接；拥有辐射率可调的功能，
比以往固定辐射率的传感器适用范围更广泛。
同时，IS-LAS500AL+系列还有具有双激光瞄准功能，改变以往长波探头需外置瞄准方式的结构，使得测温更形象更
准确。
2、参数描述
a、基本性能
保护等级：IP65（NEMA-4）
环境温度：0-60℃
存储温度：-20-80℃
相对湿度：10-95%（不结露）
材料：不锈钢
电缆长度：2m标准（可定制其它特殊规格）
工作电压：24V DC
最大电流：50mA
输出信号：4-20mA
瞄准方式：绿色聚焦型双激光瞄准
聚焦规格：4@100mm
b、测量参数
型号：IS-LAS500AL+
温度范围：0-500℃
光谱范围：8-14μm
光学分辨率：D:S=25:1
响应时间：300mS 95%
测温精度：±1%或±2℃（取大值）
重复精度：±0.5%或±1℃（取大值）
发射率：0.1-1.0可调

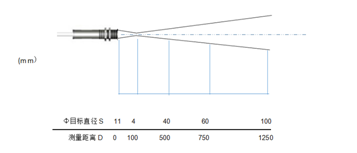

c、光路图
D:S=25:1
3、工作原理及注意事项
a、红外测温原理
任何物体都向外辐射红外能量，辐射强度随着温度的变化而变化。红外测温仪一般使用波长在0.8μm-18μm范围内的
红外辐射能量。
红外测温仪是一种光电子传感器，它接收红外辐射并将其转化成电信号，经电子线路放大器、线性化、信号处理，显
示或输出温度。
b、被测量点的最大距离和尺寸
被测目标的尺寸和红外测温仪的光学特性决定了被测目标和测量头之间的最大距离。为了避免测量误差，被测目标应
尽量充满探测头的视场。因此，应保持被测点始终小于被测物体或至少与被测目标相同尺寸。
c、环境温度
A系列红外测温仪可以在环境温度0-60℃范围内工作。否则，请选用冷却保护套。
d、镜头清洁
仪器的镜头必须保持清洁，避免因粘有灰尘、烟尘等污染物而导致测量误差甚至损坏镜头，若镜头粘有灰尘，可用擦
镜纸蘸无水酒精擦拭。
e、电磁干扰
为了防止电磁方面的干扰，请保证以下措施：
请在安装时尽量使红外测温仪远离电磁场源（比如电动机、马达、大功率电缆等），如有必要可加金属套管。
4、安装
a、机械安装
A系列金属壳体带M18*1螺纹，可用于直接安装，也可通过使用安装支架进行安装，可调安装支架能够使测量头的调节
更加方便。
在调整被测目标与测量头时必须确保光路无遮挡。
b、电气安装接线

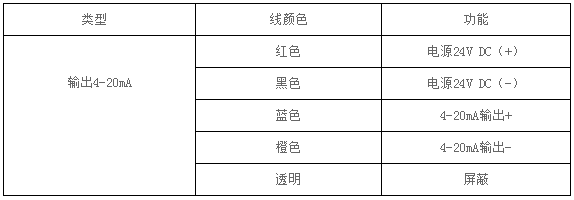

接线图
（1）4-20mA二线制接线方法：只需红、蓝两线即可（其它线剪掉不用）
（2）4-20mA三线制接线方法：只需把黑和橙色扭在一起
（3）4-20mA四线制接线方法：红：24V+ 黑与橙：公共负- 蓝：4-20mA+

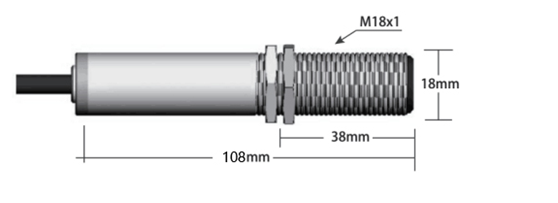

5、外型尺寸
6、标准附件
a、L型安装支架：一个
b、安装螺母：两个
c、辐射率调节螺丝刀：一把
